它适合谁用
不是每块板子都值得走这套流程。下面这些条件您占得越多，它帮您省下的时间就越多。
成千上万个器件，光是挑出哪些要建模、哪些可以忽略，手工做就要耗掉好几天。
料号体系统一，工具拿料号去库里匹配的命中率就高，热参数自动带出来，几乎不用手工补。
同一平台反复改版，或几个项目共用一批主力器件；库攒起来之后，后面的项目基本是白捡。
导出格式对齐 IDF、ECXML、STEP 与 FloEFD 的 Excel 接口，落地即可用。
把库放到共享盘或网盘，全团队用同一份器件热数据，不会出现几个人几个版本。
从设计文件到仿真模型
导入、核对、导出三步，中间那些重复劳动交给工具和库。
- IDF：.emn / .emp
- ODB++
- 导入时自动拿料号去器件库比对，命中的直接把热参数填好

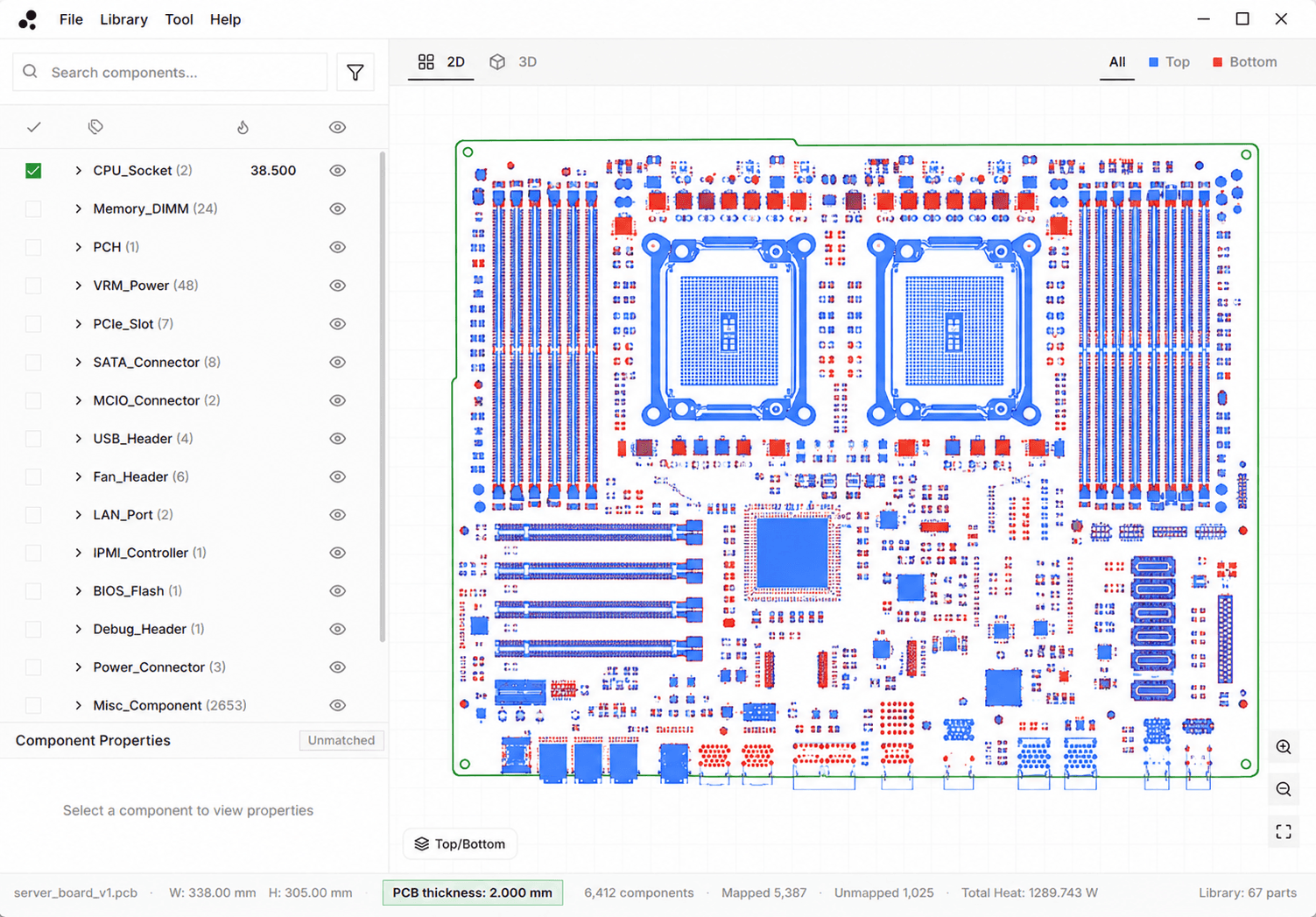

- 板子长什么样、器件摆在哪、名称与位号，一眼就知道
- 器件列表按位号排序，可搜位号 / 料号，也能只看库里有记录的
- 逐个器件改属性：功耗、是否参与仿真
- 板厚可手动修正，另配层叠编辑器（PCB Stackup Editor）
- IDF、ODB++、ECXML、STEP 实体
- 热过孔块与导热垫 ECXML 自动生成
- FloEFD EDA Bridge 功耗清单（Excel）
器件库与材料库：省时间的关键
热数据存一次，以后每个项目自动带出来。这是 ThermoPCB 与「导一次算一次」的手工流程最大的差别。
- 热阻 Rja / Rjb / Rjc，Tj 上限与 Tc 上限
- 可为器件指定材料，也能挂详细热模型文件
- 支持 Excel 批量导入并提供模板，现有库也能导出成 Excel 存档
- 各向同性填一个 k 值，各向异性可分别填水平与垂直方向
- 已导入的项目可用 Refresh From Library 重新拉一遍最新库数据
- 数据库路径可改到共享盘或网盘，全团队共用一份数据
导出格式一览
IDF 导入的项目支持下面全部导出项；ODB++ 目前只支持导出 Excel 功耗清单。
| 导出项 | 说明 |
|---|---|
| Export IDF | 清理后的 .emn + .emp，打包成 ZIP |
| Export ODB | ODB++ 格式输出 |
| Export ECXML | 主流热仿真软件支持的中性模型，含 PCB 与器件 |
| Export Thermal Via ECXML | 热过孔块，按器件位置与板厚自动生成 |
| Export Thermal Pad ECXML | 导热垫，在器件 TOP 面自动生成 TIM 层 |
| Export STEP Solid | STEP 实体模型 |
| Export FloEFD EDA Bridge (Excel) | 器件功耗清单，FloEFD 可直接读取 |
工程文件与 Workspace
改了一堆参数不想白改，存成 .tmproj 工程文件，下次打开接着干。
工程里存的是整理好的数据 —— 板子轮廓、层叠、器件热属性、匹配结果。不存原始的 EMN/EMP 或 ODB++ 压缩包，所以文件不大，但足够继续往下导出。
Workspace 页面统一管理所有工程：列表、备注、标签、来源格式，找历史项目不用满硬盘翻。
快
数据准备自动化，从 ECAD 文件到能跑的仿真模型，时间大幅压缩。
越用越省事
辛苦整理出来的器件热数据留在库里。下个项目用到相同器件，热参数自动带出来，一遍活不用反复干。
一致
热参数都从统一的库里来，不会这个项目一个数、那个项目另一个数。
少出错
导出前就能看到模型长什么样、哪些数据还缺，问题在源头就被发现。
授权方案
单机授权，一枚密钥同一时间绑定一台设备。换电脑时可在个人中心自助解绑后重新激活。
下载 ThermoPCB
Windows 桌面端，免安装，双击即用。软件需要激活码才能使用：关注米克网微信公众号并发送「ThermoPCB试用」即可领取 7 天试用码， 在软件内的 Help > License 中输入激活；正式授权可在上方直接购买。
SHA-256：18b775d2f5846cc56154554f9ee560c337f2d8b4e224c7959712489f952f62b8
