FLOEFD 狭窄通道网格设置指南
本文将系统梳理狭窄通道的核心概念、网格设置策略与实用技巧，帮助你在计算效率与仿真精度之间找到最佳平衡。
在 FloEFD 软件中，狭窄通道网格是一个比较难以理解的概念，可能使大家比较困惑，更进一层我们该如何狭窄通道网格设置才能得到合理的网格数量和求解精度呢？本文将系统梳理狭窄通道的核心概念、网格设置策略与实用技巧，帮助你在计算效率与仿真精度之间找到最佳平衡。
一、什么是狭窄通道？
狭窄通道指的是模型中两个相对固体表面之间距离远小于整体计算域尺寸的区域。事实上我们不用太关心这个概念，我们只需知道它是保证2个固体表面间网格数量的方式即可。
典型场景包括：
- 散热器鳍片间的气流间隙
- 芯片封装中的微小引脚间隙
- 阀门或管道中的细长流道
这些区域的流动特性直接影响系统的压降和温度分布，必须给予足够的网格分辨率。
那么首先需要了解2个固体间网格数量是如何计算的。在 FLOEFD 的笛卡尔网格中，某些网格单元会跨越固体和流体，即同一个单元格内包含固体和流体，官方称之为“部分网格”（Partial Cells/Fluid-Solid Interface Cells）==是其智能笛卡尔网格技术的核心，允许单个笛卡尔网格单元内同时包含流体和固体==。通过这种技术，FloEFD 无需极度细化的边界层网格即可有效捕捉几何曲面，保持较高的计算精度。

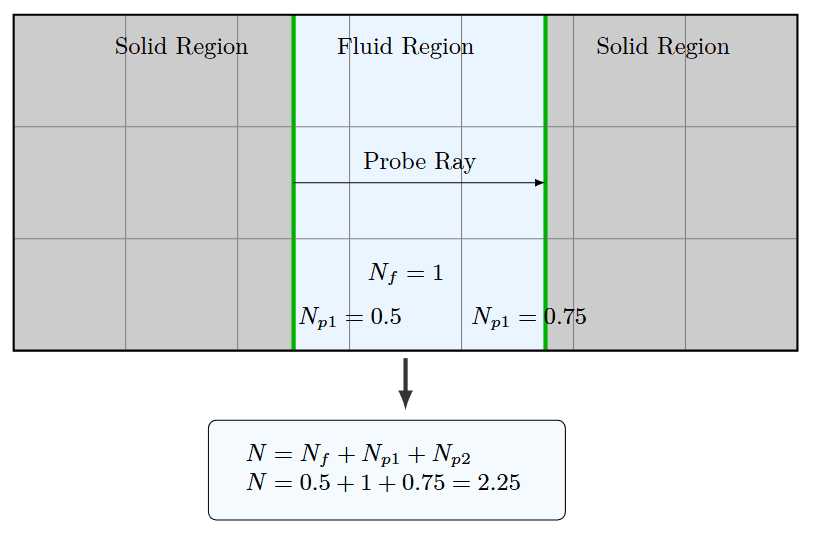

如下图中，灰色的表示固体对象，淡蓝色表示流体对象，灰色的网格线表示网格，可以看到有些网格中包含固体和流体，这里将它们的分界线用绿色特别标识出来。
我们通过这副图看看FloEFD 是如何计算2个固体表面间的流体网格数量的。
FLOEFD 通过“法线探测（Normal Probe Line）”来衡量网格的解析能力。通过以下步骤确定：
- 确定法线：从一个边界单元出发，沿固体表面的法线方向向流体区域发射一条探测线。
- 寻找交点：探测线会穿过流体，直到撞击到对面的固体表面。
- 统计线性比例：
- 软件会检查这条探测线在起点单元和终点单元内经过的距离。
- 例如，如果一个单元的边长为 ，探测线在该单元内经过的流体路径长度为 ，那么该单元的流体比例 。
- 在图片中，，意味着单元中有 50% 的线性长度属于流体区域。
软件使用这些比例来计算通道横截面方向上的“等效单元总数” ：
- ：夹在中间的、完全处于流体中的完整单元数量。
- ：将两侧“残缺”的流体部分加起来。
举例说明
上图通道中间有 1 个完整单元 ()，左侧边界流体占比 ，右侧边界流体占比 ： 当前单元数 = 。
如果设置中 特征单元数 () 要求为 3，由于 ，软件就会判定当前网格太粗，从而触发细化程序，将这些单元分裂成更小的单元，直到 。
二、狭窄通道的网格设置选项

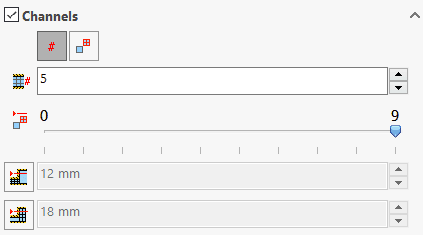

狭窄通道网格的设置有2种方式，一种是指定通道内网格数量，另一种是指定通道内网格的细化等级。
跨通道特征单元数（N）
这是软件在流道法线方向尝试布置的单元总数。根据仿真目标的不同，建议的网格单元数量也有所区别：
| 仿真目标 | 横截面方向最少单元数 | 备注 |
|---|---|---|
| 温度预测 | 3 个 | 基础热分析 |
| 压降捕捉 | 5 个或更多 | 推荐标准 |
最大通道细化等级（L_ch）
限制网格相对于基础网格的分裂次数（最高 9 级）。需谨慎设置以避免网格数量爆炸。
通道高度范围（H_min / H_max）
定义哪些尺寸的流道被视为"狭窄通道"。合理设置可将计算资源集中在感兴趣的区域。
判定机制：如果计算出的 小于用户设定的特征单元数（），且未达到最大细化等级（），软件就会对该区域的单元进行分裂。
注意，这些设置项是“且 (and) ”的关系，即它需要保证所有条件都满足。例如:
- 设置了最小数量为3，但是细化等级设置的太小，如level 0，无法画出3个网格，那么以细化等级为准，可能不会细分出3个网格。
- 设置了最小数量为3，希望等级设置的很大，如level 9，但是它已经满足了3个网格的条件，那么也会停止细分。
注: 当跨通道单元数 ≤ 7 时，FLOEFD 会自动激活薄通道（Thin-channel）方法。该模型基于实验数据关联式计算壁面剪切应力和热通量，即使在网格较粗的情况下也能获得可靠的压降和换热结果。
总结
掌握狭窄通道的网格设置是提升热仿真精度的关键路径。核心要点包括：
- 优先使用局部网格，避免全局加密带来的资源浪费
- 设置 N ≥ 3，确保基本的流动解析能力
- 善用高度范围过滤，精准控制细化区域
- 充分利用预览功能，在求解前验证网格质量
通过合理配置这些参数，你可以在不显著增加计算负担的前提下，精准捕捉影响系统散热性能的关键细节。
